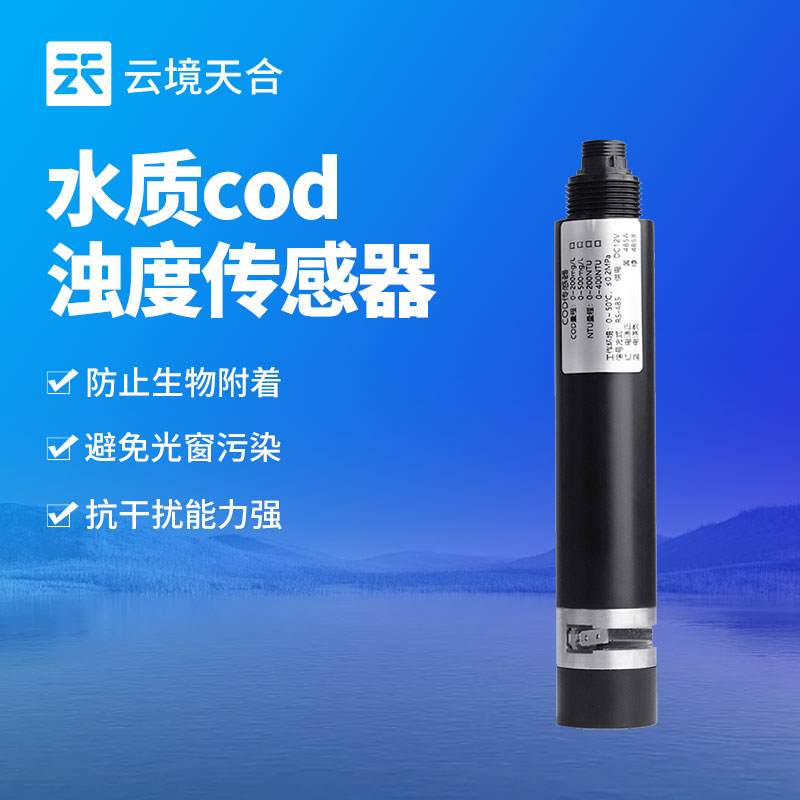

瀏覽次數：7云境天合在線cod濁度傳感器怎么安裝：勿倒置且至少傾斜15度角以上浸入安裝【型號：TH-S1S，物聯網一體化設備，云境天合支持定制服務】云境天合在線COD濁度傳感器用于實時監測水體中化學需氧量及濁度指標，其安裝方式直接影響測量精度與設備壽命。安裝時需特別注意傳感器在水中的姿態：首先應避免倒置放置，確保傳感器頂部的防護罩或接線端朝上，防止水流倒灌導致內部電路受潮；其次需將傳感器主體以至少15度角傾斜浸入水中，使探測面與水流方向形成合理夾角，既能減少泥沙、藻類等懸浮物在探測面的附著，又能保證聲波或光學信號穩定穿透水體，提升數據采集的準確性。此外，安裝位置應避開水泵出口、排水口等強水流沖擊區域，選擇水流平緩、代表性強的監測點位，并配合專用支架或浮筒固定，確保傳感器長期穩定運行。正確安裝后，設備可自動補償溫度、壓力等環境干擾，為水質管理提供可靠數據支持。
一．工作原理
傳感器采用兩路光源進行測量，一路COD測量，一路濁度測量，
因為溶解于水中的有機物對紫外光具有吸收作用，所以通過光源的透射率可以測量出COD數值，一路濁度測量，自動進行濁度補償，同時采集溫度，進行溫度補償。
二．技術參數
| 測量原理 | UV254 吸收法 雙光源測量 |
| COD 量程范圍 | 默認0～1000mg/ L |
| 分辯率 | 0.1mg/ L |
| 精度 | ±5% ， ±0.3℃ |
| NTU 量程范圍 | 默認0-400NTU |
| 分辯率 | 0.1NTU |
| 溫度補償 | 自動溫度補償 |
| 自清潔功能 | 帶有自動清潔器，可防止生物附著，避免光窗污染，以保證長期監測依然具有穩定性；可設置自動清潔時間及清潔次數，功耗0.7W |
| 輸出方式 | RS-485（Modbus/RTU） |
| 存儲溫度 | -5-+65℃ |
| 工作環境 | 0～50℃ , ≤0.2MPa |
| 安裝方式 | 浸入式安裝，3/4NPT 安裝螺紋 |
| 線纜長度 | 5m |
| 供電 | DC：12V-24V |
| 防護等級 | IP68 |
| 校準方式 | 兩點校準 |
| 外殼材質 | ABS+316L不銹鋼 |
三．尺寸/安裝
1.尺寸圖
2.接線圖
線纜為5芯屏蔽線：
紅色線—電源線黑色線—地線綠色線—485A白色線—485B
3.安裝
注意：傳感器安裝時不能倒置，至少傾斜15度角以上安裝。
四．維護和保養
傳感器維護:
如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。
注意：
避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。
五．用戶校準
傳感器出廠的時候已進行了嚴密的校準，一般不需要用戶校準，如果進行了用戶校準，想恢復可執行恢復出廠的指令。
5.1零點校準
將傳感器侵入容器中，溶液使用蒸餾水或者純凈水，待30秒鐘數值穩定后，按照通信指令進行濁度零點校準和COD零點校準。
5.2斜率校準
將傳感器侵入溶液容器中，溶液已知濁度值，待30秒鐘數值穩定后，按照通信指令進行濁度斜率校準。
將傳感器侵入溶液容器中，溶液已知COD值，待30秒鐘數值穩定后，按照通信指令進行COD斜率校準。
